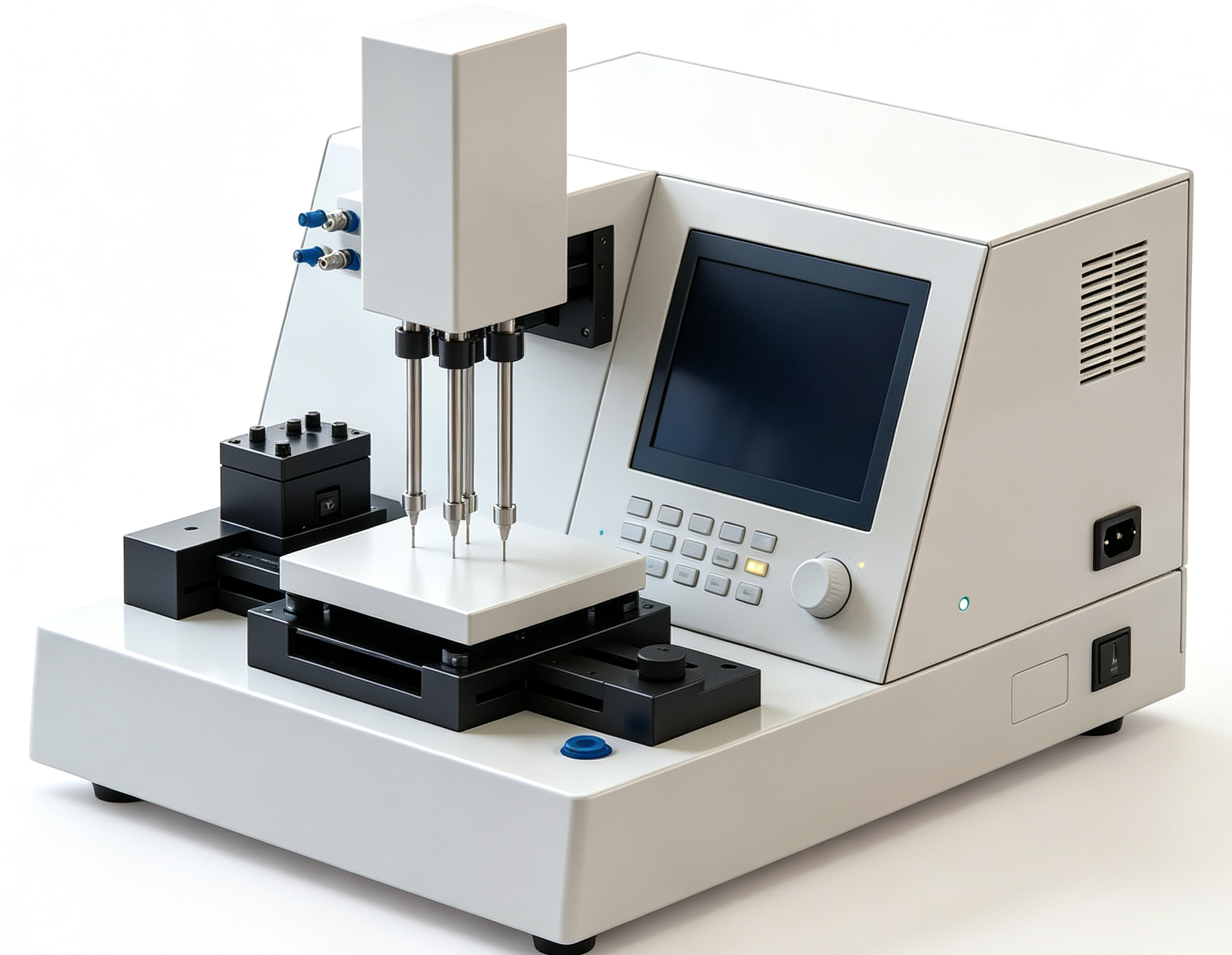

四探针测试仪_电导率_电阻率测试

原理：将四根等间距排列的金属探针同时压在样品表面，外侧两根探针施加已知恒定电流（I），内侧两根探针测量电位差（V）。根据欧姆定律，结合样品几何形状和探针间距，计算出样品的电阻率或方阻。四探针法有效消除了引线电阻和接触电阻的影响，适用于低阻至中阻材料的精确测量。对于薄层样品（如薄膜、涂层），可进一步计算方块电阻和膜厚方向电阻率。

分析对象：半导体材料（硅片、锗片、砷化镓、碳化硅、氮化镓等）；导电薄膜与涂层（ITO、AZO、金属薄膜、透明导电膜、碳纳米管薄膜、石墨烯薄膜）；导电浆料与导电胶；金属及合金材料；导电高分子；块体半导体与导电陶瓷等。

应用领域：半导体工业（晶圆电阻率均匀性检测与过程监控）；显示与光伏（透明导电膜的方阻/电阻率评价）；新材料研发（导电材料的电学性能表征）；质量控制（产品批次一致性检验）；科研与教学（材料导电性能基础研究）。

1. 样品形态与尺寸：块体/晶圆/片状样品：表面平整，测试区域尺寸建议≥10 mm×10 mm，厚度≥0.3 mm；如为薄片，需提供精确厚度值。薄膜样品：需牢固附着于绝缘基底上（如玻璃、石英、氧化硅片），尺寸≥10 mm×10 mm，并注明膜厚。基底不导电，否则测量结果受基底影响。基底表面平整度影响探针与薄膜的接触稳定性。
2. 表面处理：样品表面需清洁、干燥、无氧化层、无油污。需测试原始表面时请勿做任何处理；需去除氧化层时请在送样单中注明。薄膜样品需确保膜层均匀、连续，无裂纹或脱落。
3. 样品信息提供：注明样品名称、材料类型（半导体/金属/导电薄膜/其他）、样品厚度（精确到μm或mm，薄层样品尤其关键）、预估电阻率或方阻范围（如已知）、测试温度（室温/恒温/变温条件）。
4. 测试参数说明：如需特定电流量程（如1 mA、10 mA、100 mA等），请注明；如由实验室根据样品阻值自动选择，也请说明。如需沿特定方向（如晶圆半径方向或特定晶向）进行多点扫描测量，也请一并说明。
5. 特殊样品类型：对于超薄薄膜（<10 nm），需与实验室沟通测试精度和探针接触损伤风险。对于柔性基底薄膜，需注明机械稳定性及探针接触压力限制。对于粉末样品，需经压片成形后方可测试。
6. 包装标识：样品标注编号、名称、材料类型、厚度及测试面位置，用洁净盒或防静电袋包装，防止表面污染或划伤，运输中避免挤压导致基底破裂或薄膜脱落。
7. 安全声明：含剧毒（如砷化镓、含铍材料）、放射性或易产生有害粉尘的样品需提前声明，实验室将评估是否需要专用操作防护。对于易燃易爆或静电敏感的样品（如某些高电阻率有机或粉末材料），需评估探针接触时的摩擦生热和静电火花风险，必要时采用低接触力或惰性气氛测试。
